无压自动风门,矿用无压自动风门
发布时间:2021-06-16 点击:2647

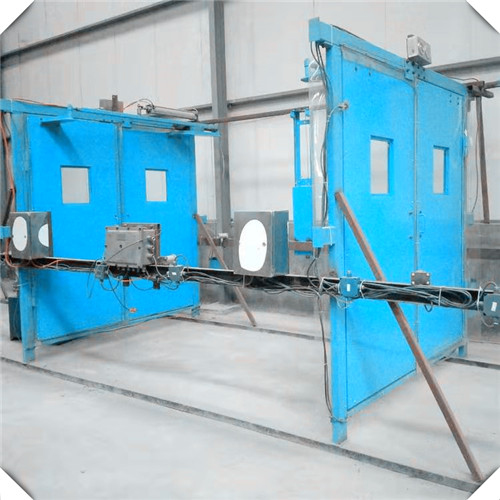

矿用无压自动风门包括主机、风门,在风门的前后两侧安装红外线传感器和气动控制箱,闭锁气缸、监测开闭传感器都安装在风门上,轨道上安装有阻车器,阻车器位于风门的前后;红外线传感器、气动控制箱、闭锁气缸、监测开闭传感器、阻车器都通过线路连接主机。本发明能够有效的防止风门被撞,还能保证通风,具有自动照明的功能,实现应急解锁,远程操控,安全性高。

无压自动风门,矿用无压自动风门

矿用无压自动风门主要功能
1.1风门防撞
针对无压平衡自动风门开启时是互相对开的特点,在各风门两侧的轨道上分別设有阻车器7,与风门10联动,当矿车速度过快且风门10未为完全开启时,阻车器7就会在阻车状态,从而挡住矿车,避免造成风门10的损坏;只有风门10完全打开后,阻车器7才会打开,让矿车通过,从而保护了风门10,保障了通风安全。1. 2自动照明
当风门3开启后,为方便工人在两道风门间工作,保证车辆及行人在通过风门3时的安全,增设了自动照明灯8。1. 3应急解锁
实现了两道风门10互锁,还设置了两个解除闭锁开关,在紧急情况下,当有人按下解除闭锁的磁控开关或主机开关时,主机3断电,全系统停止工作,靠人力可以推开风门。这个功能主要是为了特殊情况下两道风门10需要同时打开时使用。按下解除闭锁按钮后,要恢复自动控制必须先按下主机按钮关闭主机3,然后再按主机按钮重新开机。风门10开启的同时语音提示报警。1.4远程测控
为了远程监测和应急控制风门10的关闭,我们增加了相应的模块,实现了对风门状态的监测和应急状态下远程控制关闭的功能。1.5语音灯光报警
在开门时有语音声光报警功能,A门“风门打开,请注意安全”,同时B门报警“前方风门打开,请您稍候”。待行人或车辆通过后经过适当记忆延时,本装置自动关闭风门10,保证在行人和车辆便利通过后风门10自动处于关闭状态。风门10关好后,报警语音和红灯关闭,绿灯常売。2.工作原理
2.1近距离安全控制的实现
在风门10上设有监测开闭传感器5、闭锁气缸4、照明灯8、语音报警器6,同时各风门两侧的轨道9上分别设有阻车器7。启动装置、监测开闭传感器5、闭锁气缸4、照明灯8、语音报警器6、阻车器7都与中央控制器连接,中央控制器对风门10进行互锁控制。中央控制器采用红外线传感器1作为媒介,在矿井巷道风门10的两端分别形成一条不可见的监视线,当行人或车辆由巷道的任一方向进入A门时,红外开关传感器自动检测并为控制设备提供信号,信号输入到可编程控制器PLC进行处理后,气动控制箱2控制气 缸自动打开A风门,同时B门闭锁。门上装有本安型位置传感器,检测风门的闭、合状态。在开门时有语音声光报警功能,A门“风门打开,请注意安全”,同时B门报警“前方风门打开,请您稍候”。待行人或车辆通过后经过适当记忆延时,本装置自动关闭风门,保证在行人和车辆便利通过后风门自动处于关闭状态。风门关好后,报警语音和红灯关闭,绿灯常亮。在各风门两侧的轨道上分別设有的可控阻车器,平时的状态是阻车状态,当风门完全打开后,可编程控制器PLC发出指令,打开阀门,汽缸推动连杆,打开可控阻车器。在风门打开后的同吋,两侧风门间的灯光照明打开。2. 2远程测控的实现
风门两道均有风门开闭传感器,并将风门开闭状态通过监控系统传输到地面,同时还对风门的开启角度进行监測,将开启角度通过编码器、数据处理和频率转换电路转换成200-1000HZ的信号,传入监控系统传输到地面。风门的控制是通过监控系统发出指令,通过分站的本地控制输出或断电执行器的远端控制接点来触发风门自动控制器,实现远程控制关闭的功能。3.结构组成及技术參数
3.1矿用隔爆自动安全风门装置由自动控制器、红外线传感器、磁控开关、语音报警器、气动控制箱、气缸、阻车器、LG照明灯等组成。3.2矿用隔爆兼本安型风门电控装置用控制器KXJ127额定工作电压AC127V。允许电压波动范围10°/Γ -25% ;额定工率15W ;最高直流工作电压DC 12V ;
3. 3矿用本质安型语音报警器KXB108-12最高工作电压DC12V ;额定电流500mA。音响响度85dB,光可见距离80米。 3. 4红外线传感器KGH6额定工作电压DC :12V 24V ;
工作电流接收时彡25mA,发射时彡35 mA 有效工作距离:く 8m
3.5矿用本安型位置传感器CGHC 输入电压DC 12V。触点的额定负载容量0· Γ . 2A。传感器与磁铁有效感应距离(TSOmm。
矿用无压自动风门性能特点
该装置适用于井下风门的全自动控制,可控制两道或三道风门。本装置能在不改变现有风门设施结构情况下安装使用。风门自动开启与防撞阻车器、语音报警、灯光照明等自动控制组合为一体,实现了综合控制,安装方便,便于维护、动作灵活、安全可靠。安装语音报警、灯光照明进ー步提高了风门使用过程中的安全系数,风门防撞阻车器可完全避免风门被撞坏,提高了风门的使用寿命,有效解决了井下矿车通过风门时,易撞坏风门。远程监测和应急控制关闭风门,实现了风门状态的监测和应急状态下远程控制关闭的功能。使得井下风流短路或作业地点的风量减小,从而消除矿井通风系统不稳定,造成瓦斯超限等安全隐患问题,应用一年多来,取得了较好的社会效益和经济效益。上面所述的实施例仅仅是对本发明的优选实施方式进行描述,并非对本发明的构思和保护范围进行限定,在不脱离本发明设计构思的前提下,本领域中普通工程技术人员对本发明的技术方案作出的各种变型和改进,均应落入本发明的保护范围。·
