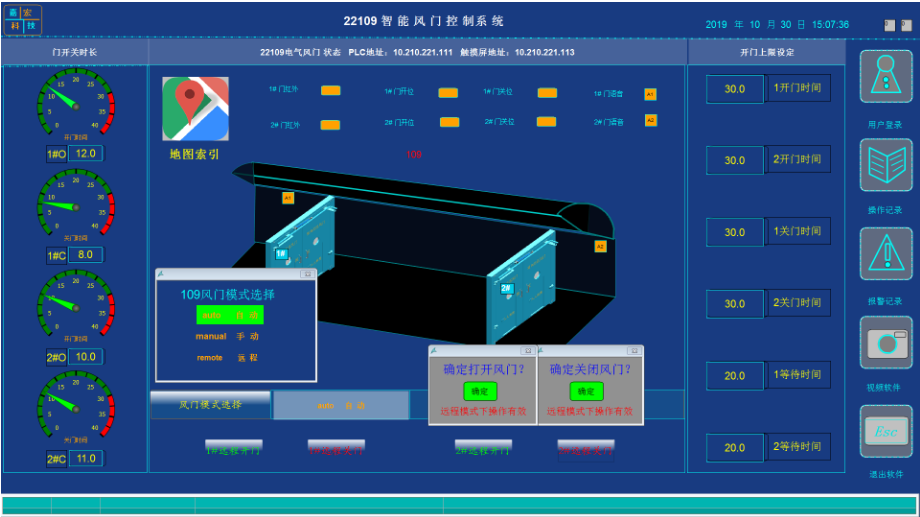

遥控全自动风门工作原理如下

1)风门启闭时序电路矿车一旦进入风门一控制区间,被红外线传感器(35)检测到,触发第一道风门的控制电路,J1触点闭合,中间继电器Z1得电吸合,Z1常开结点闭合自锁,S1时间继电器得电延时,S1常闭结点给开门电磁阀DF1供电,此时风门一打开。当S1时间继电器延时到整定时间,S1常闭结点断开,电磁阀DF1断电截水,S1常开结点闭合,S2时间继电器得电延时,电磁阀DF2得电导水,风门关闭。当S2延时到整定时间,S2常闭结点断开,中间继电器Z1失电,电路停止工作。此时Z1的常用结点重新闭合,给第二道风门电路解锁,当矿车进入第二道风门的控制区间,就被红外线传感器(35)检测到,就触发第二道风门的控制电路,其动作时序与上述完全相同。当矿车从相反方向驶来,其动作过程也与前述完全相同,只是方向相反。这里延时器S1在0~180秒内延时可调,整定时间60秒,(即风门开始开门至风门开始关的延时时间)。S2在0~180秒内可调,整定时间30秒。

2)两道风门互锁电路当风门一控制电路处于工作状态时,即Z1通电吸合并自锁状态时,串接在风门二控制电路中的Z1常闭结点就断开,使风门二传感器信号无法输入控制电路,风门二不能打开,仅当风门一工作状态结束,Z1失电复位,才使第二道风门控制电路Z3解锁。反之,第二道风门控制电路Z3工作时,第一道风门的控制电路被闭锁,风门不能打开,从而实现两道风门的互锁。

遥控全自动风门

3)防夹车机构电路这是由设置在风门上的微动开关K和弹性钢板以及前述电子开关线路组成,一旦车辆被正在关闭的风门夹住,微动开关K闭合,可控硅WY导通,经定时器555定时和继电器J0导通,使继电器J2得电,J2的常闭结点断开,使延时器S1断电,S1的常开触点由已闭合状态重新断开,关门电磁阀DF2断电,而S1常闭结点由已断开状态重新闭合,开门电磁阀DF1供电,使正在关闭的风门重新打开,经定时器(24)延时44秒(可调)后,J2的常开结点又重新闭合,DF1和S1供电,S1延时后又将S1的常闭结点断开,S1的常开结点闭合,DF1断电,DF2供电,风门又自动关闭。
4)风门开启手动闭锁和解锁电路风门开启后,遇到车辆久停在风门跟前,卸料或卡住;两道风门之间是调车场,车辆进入后重车换轻车,马上要求折返;车辆过风门时脱轨等情况时,要求风门开启后能闭锁,不让自动关上,保持开启状态。在上述情况之下,当风门在开启状态时,或在关闭状态之前,触动二相按钮常开按钮开关Q,中间继电器Z2得电,Z2常开结点闭合自锁,Z2常闭结点断开,切断电磁阀DF2的供电电路,风门不能关闭,起到了风门开启后闭锁作用。当需要解锁关门时,只需按一次二相按钮T(T和T′连动),Z2失电,Z2常闭结点又闭合解锁,此时S1的常开结点已延时闭合,S1的常闭结点已延时断开,关门电磁阀DF2得电导水,风门自动关上。
5)风门开启自动闭锁和解锁电路为解决长串列车或长串人流或列车行进慢,在规定整定时间内来不及过风门的状况,特设此电路。当一串列车或人流不断遮挡红外线传感器(35)发射的红外线时,J1常闭结点断开,即使中间继电器被自动触发并自锁,但在S1延时后,关门电磁阀DF2也不能得电,风门因开启闭锁着不能关上,仅当一列车或长串人流全部通过时,J1不工作,J1的常闭结点闭合,此时S1常闭结点已延时闭合,故风门可开启解锁而自动关上,并延时后断电。
6)手动开门或关门电路手动开门和关门可使用挂在风门旁的二相按钮,它与手动开启闭锁和解锁共用一个按钮。若红外线传感器(35)发生故障,人们可以直接操作按钮通过风门,当按按钮Q时,Z2得电自锁,Z2常开触点闭合,使开门电磁阀DF1得电导水,风门开启,当人车过风门后,再按按钮T,并且不放手,直至风门关上,此时,Z2失电,而DF2得电导水,风门关上,放手后,DF2即断电。
7)遥控开门遥控开门电路主要是在反风时启用,地面遥控显示盘上K1开关合上,载频发射机F1发生f1频率,井下载频接收机E通过信号传输线(34)收到f1讯号后,将E1的常开结点闭合,开门电磁阀DF1得电导水,风门开启。
8)遥控关门遥控关门电路主要是在平时监控管理风门时启用,也可在灾变时,调度风流时使用。如果常闭风门开启闭锁着,人车已折返离去,忘了就地解锁,或者人们好奇误按开启闭锁按钮,使风门敝开着,而另一道风门则因互锁不能开启,此时将影响矿车和人员的通行,另外风门开启闭锁也应由时间限制,为此设计此电路。当风门开启闭锁时间超过整定时间,地面控制显示板上报警器(33)就报警,此时人们可以将K2合上,载频发射机F2发生f2频率,通过信号传输线(34)传到井下隔爆控制箱(27)中,载频接收机E2收到f2频率,E2常开触点闭合,时间继电器S3得电延时,当到达延时整定时间,S3常开结点闭合,S3常闭结点断开,并将Z2自锁结点断开,Z2失电而得到解锁,关门电磁阀DF2得电导水,风门关闭。
9)风门开闭状态显示电路正常风门关闭时,地面绿色信号灯L3常亮;当井下风门开始开启时,设置在风门传动滑道起始位置的水银行程开关(29)的常开结点X1闭合,接通载频发射机F3,发射频率信号f3,地面载频接收机E3通过信号传输线(34)收到此频率讯号,机内常开触点闭合,触发信号继电器A1,而信号继电器A1的触点经延时可周期性地接通和断开,使受控的绿色信号灯L3发出闪光信号,以示风门离开闭合位置。当风门到达全开位置时,又触发水银行程开关(30),使其常开触点X2闭合,载频发射机F4发射频率f4,地面载频接收机E4接受到此信号,机内常开触点闭合,红色信号灯H3亮,以示风门已全开。当风门开始关闭,水银行程开关(30)的常开触点又复位,切断F4电源,停止f4讯号发射,地面载频接收机E4常开触点重新断开,红色信号灯熄灭,一直到风门全闭,绿色信号灯L3由闪光灯号转为全亮信号,以示风门已复位,处于正常状态。若非正常状态,即超过延时器S2的整定时间没有关闭风门,地面就将发生报警信号。
遥控全自动风门与现有技术比较有下列优点,它采用水压驱动,载波遥控,红外线超声波自控,1、风门本体及传动机构的结构简单,且其机械及液压传动机构设置于风门顶部框架上,结构紧凑,使用方便,并备有提前降压机构,可适用于高负压及大风门的地方。2、采用静水压力水作推动风门动力,安全可靠,容易在矿井下消防管中获得,经济合理;3、采用红外线传感器作风门控制触发源,由于射线不可见,易聚集,功率小且发射管不易老化,使用寿命长,灵敏度高。4、具有两道风门双锁、防夹车,开启自动和手动闭锁以及远、近解锁等保护系统功能,并备有手动开关阀和手动开关按钮;5、地面调度室可以遥控风门,并且对井下风门的开闭状态可实现监控显示及报警等优点。试验证明,它可使用于区域性反风门、矿井短路反风门以及普用风门,所以本实用新型是一种比较理想的全自动遥控风门。
