ZMK127自动风门技术协议
发布时间:2021-11-17 点击:66

自动风门技术协议

一、货物名称

1.设备名称、型号、数量

1.1名称:自动风门;

1.2型号:ZMK127

1.3数量:4套。

二、单套配置

序号

物资名称

规格型号

数量

1

防突风门

2.5m×3.2m

1

2

风门自动控制器

ZMK127

1

3

本安电源

ZMK127

1

4

本安型红外传感器

GFK60

2

5

本安型声光语音报警箱

KXB127

2

6

本安型风门位置传感器



2

7

本安型气动电磁阀箱



1

8

气缸



4

9

隔爆型摄像仪

KBA127

2

10

烟雾传感器

GQQ5

2

11

甲烷传感器

GJH4

2

三、设备主要功能

1.主机配置PLC编程器和液晶显示屏,PLC程序化处理信号和控制每一个动作,液晶显示器实时显示设备工作状态和报警信息。

2.具有自动控制、手动控制和远程控制三种控制功能。

3.系统动力采用气动控制系统,可在断电情况下手动开启。

4.红外传感器监测行人和车辆,为风门开关提供信号。

5.安装有烟雾报警传感器,当发生火灾时,风门语音报警并自动关闭防突门。

6.安装有激光甲烷传感器,当传感器发出报警时,风门语音报警并自动关闭防突门。

7.位置传感器检测风门开、关状态,为控制器主机提供信号。

8.声光语音报警箱报警提示,打开的风门有报警语音。

9.具有故障自动检测及故障部位代码显示。

10.设备装配有蓄电池,在停电情况下仍然能正常工作4小时以上。

11.风门内外两侧装有高清防爆摄像头,图像可上传输至地面调度室。

四、主要技术参数

1.风门:同步异向对开式,开启角度:≥90°,风门中间上部留足宽70mm×高400mm的口用来安装单轨道轨道。

2.声光语音报警箱可见距离:80m(黑暗中)。

3.位置开关传感器感应距离:0~40mm。

4.红外传感器感应距离:0~10m。

5.驱动方式由气缸伸缩实现开闭,通过中控箱及按钮箱的操作来实现门扇的闭锁、开启、关闭。

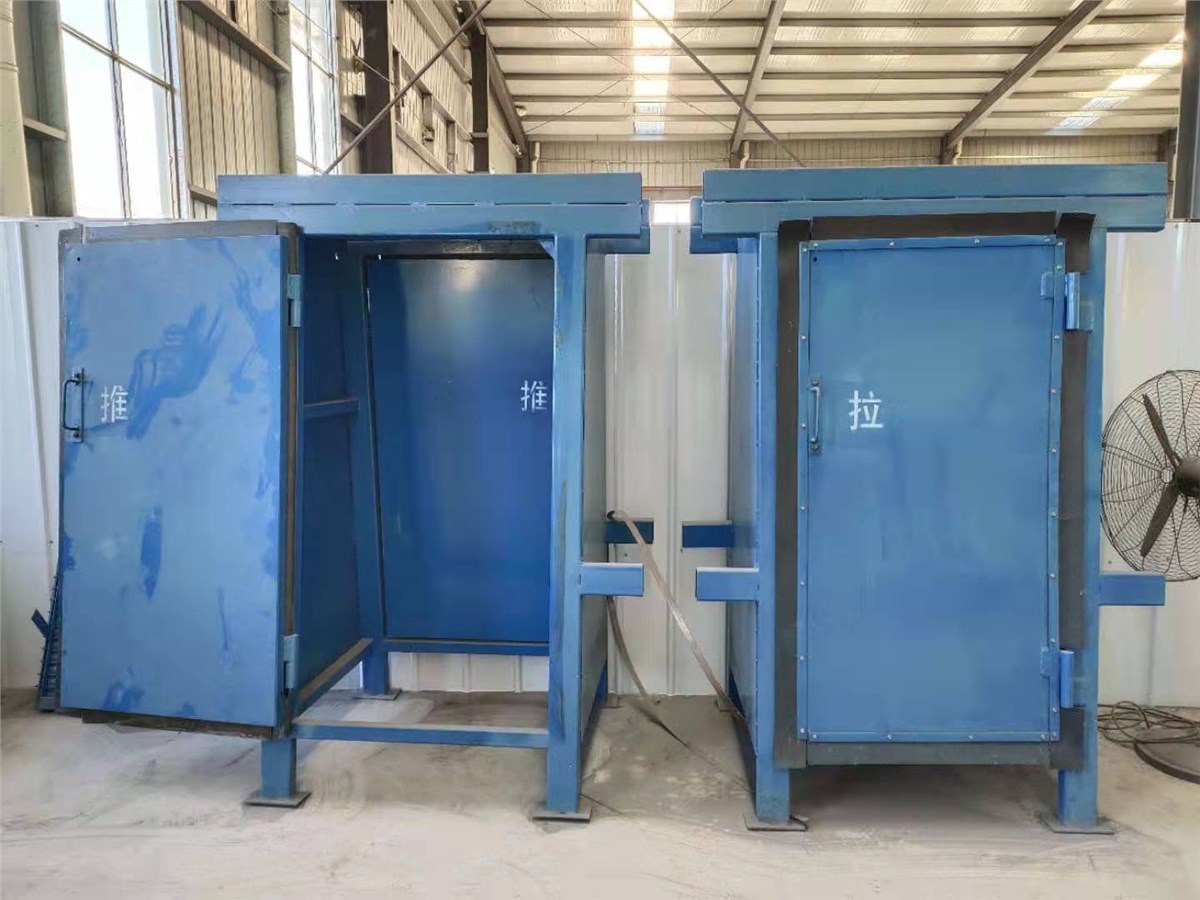

6.防突风门门体尺寸宽2.5m×3.2m,门体材料符合国家标准的型材,两侧钢板蒙皮厚度为不小于2mm的冷轧板。

7.风门间距55m,满足单轨吊通行。

五、防突风门性能

1.正向风门为常闭式,行人和车辆通过时可以自动打开,断电情况下可以手动打开。

2.防突风门为常开式,瓦斯超限报警和烟雾报警时自动关闭,可以手动打开。

3.调节风窗和铁风筒都是单向通风,设有防逆流装置;皮带中档板和皮带下挡板都可以根据需要方便的安装和拆卸。

4.在发生煤与瓦斯突出时,防突风门、调节窗反向逆流装置、铁风筒逆流装置和皮带机上的逆流门在冲击波的作用下自动关闭,恢复时必须人工手动恢复。
