矿用自动风门实现红外线感应自动风门
发布时间:2021-11-04 点击:73

矿用自动风门实现红外线感应自动风门

矿用红外线感应自动风门应能实现:无需人员现场操作,由红外线感应人员、车辆通行目的物而自动将风门打开(或关闭),从而节约人力资源,降低安全风险的功能。

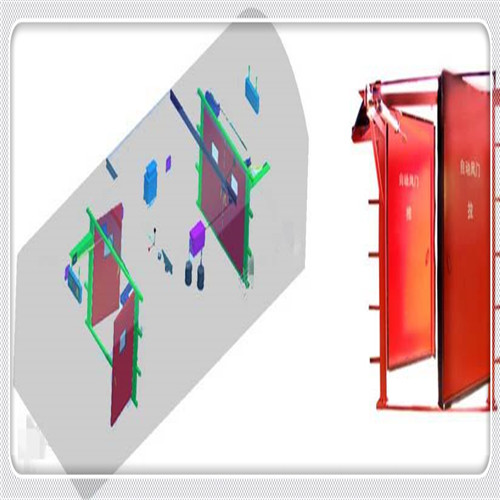

红外线对射感应器结触点、电动推杆装置、纲丝绳、滑轮、门框、门页、连杆机构、配重块组成红外线感应自动风门

矿用自动风门
矿用自动风门在红外线对射器启动后,左右两扇门处于关闭状态,当红外线对射器探测到人和车接近到门一定距离时,即启动电动推杆装置,使推杆回拉1#钢丝绳,此时,1#钢丝绳所受拉力大于配重块的重量即2#钢丝绳所受的力,钢丝绳即通过1#支点滑轮与右门页上的钢丝绳连接点将右门页向外拉开,当右门页向外转动时,带动7字形连杆,因长条形连杆与7字形连杆,左门页上的连接点为活动连接,7字形连杆推动长条形连杆运动,而在左门页上活动连接点所受同样向外的推力。因此,左门页亦向外打开,当红外线对射器探测到人和车远离门一定距离后,即启动电动推杆装置,使推杆前伸,此时,1#钢丝绳所受的拉力小于2#钢丝绳上所受的配重块的重力,配重块好拉紧2#钢丝绳,2#钢丝绳即通过2#、3#支点滑轮和右门页上端的固定连接点将右门页向内拉动,右门页向内运动,同是时带动7字型连杆、长条连杆、左门页运动而将左右两扇门向内关闭,以此完成无人操作的自动开关门。
