自动无压平衡风门特点
发布时间：2022-11-07 点击：376

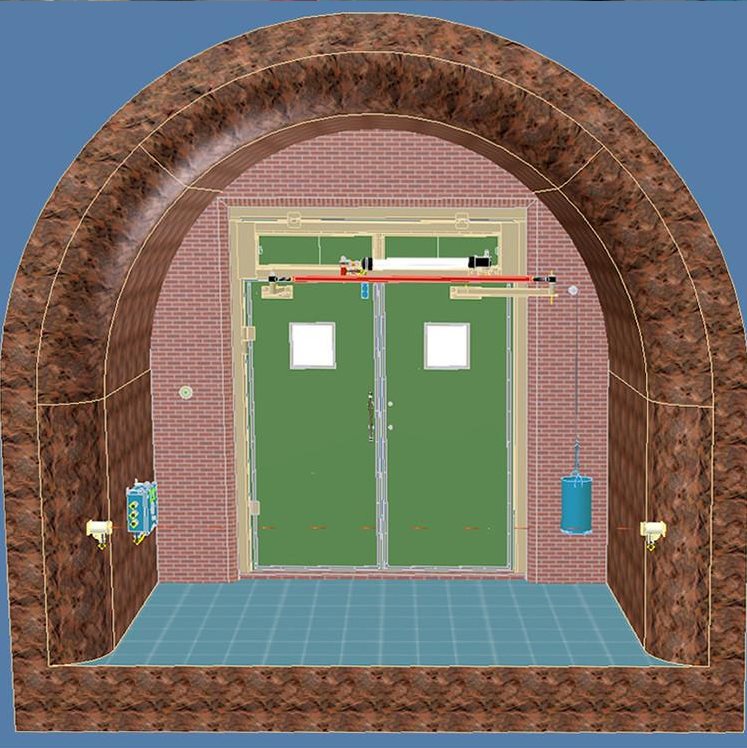

自动风门作为无轨运输巷道的重要通风设施，运用控制理论及光机电技术，实现了井下风门的自动控制。本文介绍了其在石圪台煤矿的应用及改进，对提高矿井通风可靠性、生产安全性及提升矿井综合自动化水平具有一定的指导意义。
自动风门作为矿井主要的通风设施，一般安设在进回风之间的联巷中，起到隔绝风流同时行人通车的作用；自动风门主要构筑在通车行人较频繁的主要大巷上，实现井下通车风门的自动化卩]。本文首先从门体结构、控制系统和信号检测3个方面对平衡式自动风门的工作原理进行阐述，接着介绍了自动风门在石圪台煤矿的应用，最后介绍自动风门应用过程中的改进，旨在为煤矿技术人员在自动风门设计与应用方面提供参考。
自动无压平衡风门特点：
1）开启压力小，漏风量小，漏风率不能大于3%；
2）风门开关平稳，无冲击，安全可靠，具有反向风门功能；

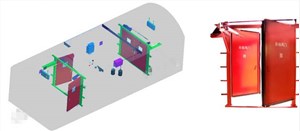

3）门框采用不低于100×50×4矩形不锈钢（304）钢管加工。门扇骨架结构采用不低于50×50×4矩形管焊接(龙骨结构),门扇均包覆焊接2mm不锈钢（304）板，驱动臂钢板厚度不小于10mm,平衡机构采用曲柄连杆机构，连杆平衡机构为钢制，门铰链为滚动轴承支撑。
4）不锈钢无压风门最大承受负压3000Pa，异向同步开闭，门扇开启角度90°，净通过宽度尺寸2400mm,净通过高度尺寸2500mm。
全自动风门控制装置的功能要求:
1）全自动控制状态下，车辆及人员通过时，风门自动打开，车辆或人员经过后自动关闭，无需人力开启，方便实用。
2）每道风门均采用了反风设计，保证了在矿井停电情况下可依靠人力开闭风门。
3）具备应急解除闭锁功能，特殊情况下，可解除两道风门的闭锁，使两套风门全部锁定在打开状态。
4） 具备语音声光报警报功能，车辆经过时，可发出多种语音提示信号，故障状态下可发出声光报警信号。
5）红外传感器发出红外线,行人经过红外线时，风门自动打开，行人经过后风门自动关闭。行人也可按动按钮来打开风门，行人经过后风门自动关闭。两道风门之间存在联锁，当一道风门开启时另一道风门不开启。
